Tema 1: Introducción

El Diseño Software es clave en la Ingeniería del Software, donde se aplican enfoques sistemáticos para el desarrollo, operación y mantenimiento del software.

Modelado (Diseño)

Un modelo (aka. diseño) simplifica la realidad para entender sistemas complejos.
Principios básicos del modelado:
- Elegir modelos adecuados influye en la solución.
- Los mejores modelos están ligados a la realidad.
- Es mejor usar múltiples modelos casi independientes.

Analogía con la arquitectura

Caseta de perro: proceso simple y modelado mínimo.
Casa: modelado elaborado y proceso bien definido.
Rascacielos: modelado complejo con herramientas sofisticadas.

Dependiendo el fin debemos tomar un enfoque más o menos elaborado. Los diseños de software son dinámicos y evolucionan constantemente, a diferencia de las limitaciones físicas en arquitectura.

Thank God not everything is software

Objetivos del diseño

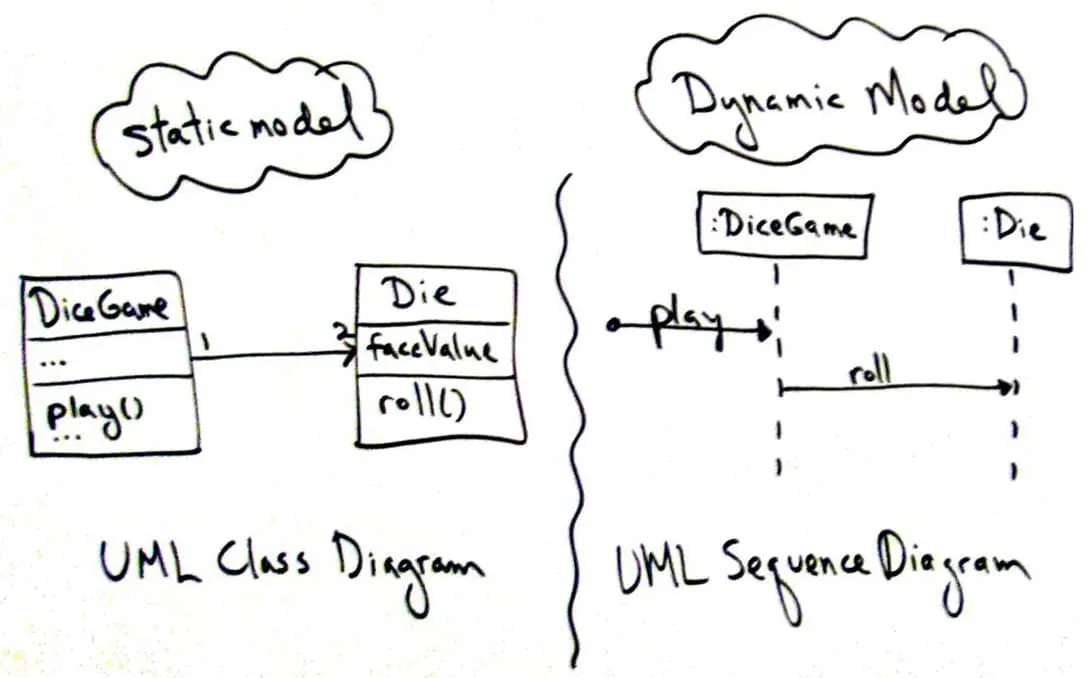

Modelo estático: Representa la estructura del programa en base a paquetes y objetos que se relacionan.
Modelo dinámico: Representa el comportamiento del programa en base a objetos que se comunican entre sí.

Estático vs Dinámico

2. Ingeniería del Software

How to write good code

fuente: http://xkcd.com/844/

Modelos de desarrollo:

Modelo en cascada: fases secuenciales (requisitos, diseño, codificación, prueba, mantenimiento).
Proceso Unificado: iterativo e incremental, con fases (inicio, elaboración, construcción, transición).

3. La programación orientada a objetos (POO):

Encapsulación, modularidad, abstracción, herencia y polimorfismo.
Ventajas:
- Reutilización de componentes.
- Modularidad para un diseño más claro.
- Mejor escalabilidad y extensibilidad.
Inconvenientes:
- Curva de aprendizaje alta.
- Cambiar de enfoques top-down a bottom-up.
- Requiere esfuerzo consciente para lograr reutilización efectiva.

Diseño Top-Down vs. Bottom-Up

Top-Down: descomposición jerárquica, difícil reutilización.

Cargando diagrama...

Código diagrama

flowchart TB
    A[Juego de Cartas]
    B1[Juegar Manos]
    B2[Decidir Ganador]
    C1[Barajar]
    C2[Repartir cartas]
    C3[Jugar mano]
    C4[Decidir ganador mano]
    D1[Jugar baza]
    D2[Decidir ganador baza]

    A --> B1 & B2
    B1 --> C1 & C2 & C3 & C4
    C3 --> D1 & D2

Bottom-Up: énfasis en objetos autosuficientes y reutilizables. (Es el modelo de diseño de la orientación a Objetos)

4. Modelo Conceptual del Dominio

Se centra en representar clases, atributos y relaciones del mundo real.
Las asociaciones son relaciones semánticas entre objetos.

5. Asignación de Responsabilidades

Consiste en asignar contratos u obligaciones a objetos para realizar tareas.
Tipos de responsabilidades:
- Hacer: acciones como crear objetos o coordinar actividades.
- Conocer: acceso a datos internos o relacionados.

6. Ventajas e Inconvenientes de la POO

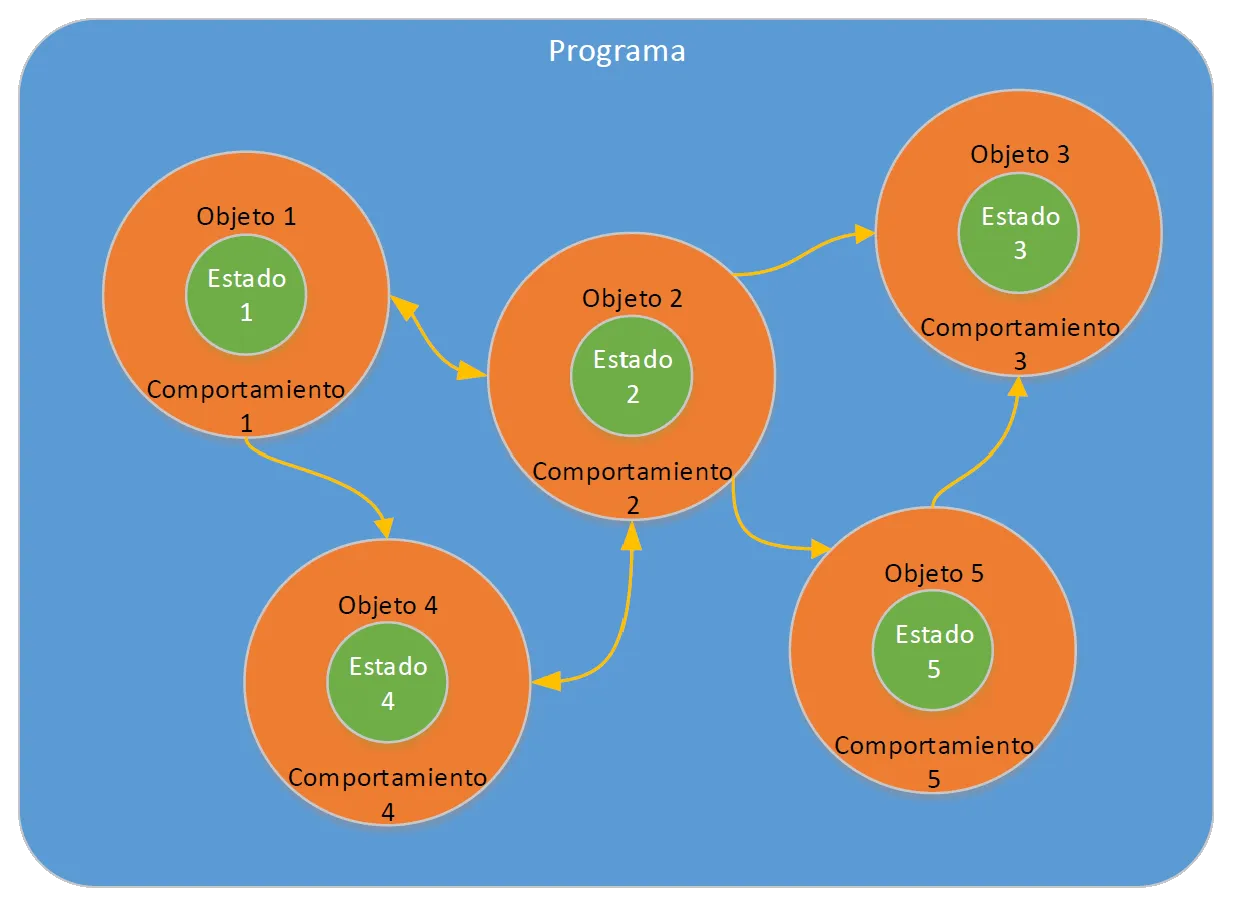

Programa en POO

Ventajas:

Naturalidad: modela el mundo real.
Extensibilidad: la herencia permite modularidad progresiva.
Escalabilidad: diseños extensibles para proyectos grandes.

Inconvenientes:

Complejidad inicial.
Enfoques inapropiados pueden llevar a diseños ineficientes.
